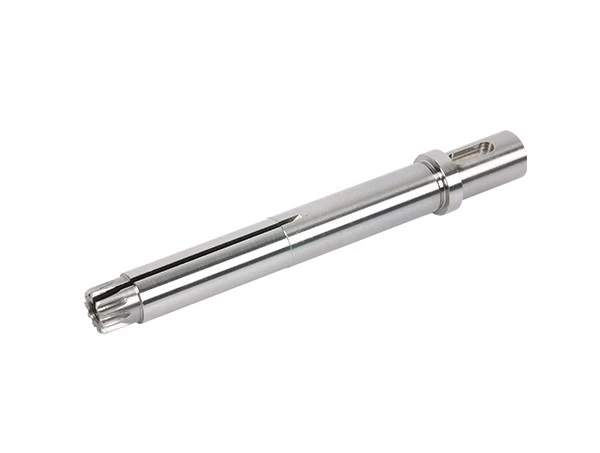

گیئر شافٹ
گول پن:0.001 ملی میٹر
کھردرا پن:را0.04
سیدھا پن:0.001 ملی میٹر
سختی: HRC/HV
درستگی: گریڈ 6
رواداری:+/- 0.001 ملی میٹر
تعارف
- گیئر شافٹ کو مکمل ٹرانسمیشن کے اندر ایک اہم حصہ کے طور پر بیان کیا جا سکتا ہے جو ٹارشن کے ساتھ ساتھ قینچ کے دباؤ کو بھی برداشت کرتا ہے۔
- گیئر شافٹ کو ڈیزائن اور تیار کرتے وقت، ہر پیرامیٹر کا مکمل حساب اور تجزیہ کرنا ضروری ہے تاکہ یہ یقینی بنایا جا سکے کہ یہ سامان کی ضروریات کو پورا کرتا ہے اور آلات کی کارکردگی اور سروس کی زندگی کو یقینی بناتا ہے۔
پیرامیٹرز
- قطر:گیئر شافٹ کا قطر اس کے بنیادی پیرامیٹرز میں سے ایک ہے۔ قطر کا سائز براہ راست اس کی طاقت اور استحکام کو متاثر کرے گا۔ قطر کا تعین عام طور پر بوجھ اور رفتار جیسے حالات کی بنیاد پر کیا جاتا ہے۔
- لمبائی:گیئر شافٹ کی لمبائی بھی اہم پیرامیٹرز میں سے ایک ہے۔ لمبائی گیئر کی سپورٹ اور ٹرانسمیشن کی کارکردگی کو متاثر کرے گی۔
- مواد:گیئر شافٹ کے مواد کو طاقت، سختی اور لباس مزاحمت کی مخصوص ضروریات کو پورا کرنے کی ضرورت ہے۔ عام مواد میں کاربن سٹیل، مرکب سٹیل، سٹینلیس سٹیل وغیرہ شامل ہیں۔
- دانتوں کی تعداد:ٹرانسمیشن کی کارکردگی اور درستگی کو یقینی بنانے کے لیے گیئر شافٹ پر دانتوں کی تعداد اور شکل کو گیئر سے ملنے کی ضرورت ہے۔
مشینی درستگی
|
گول پن |
0.001 ملی میٹر |
|
کھردرا پن |
را0.04 |
|
سیدھا پن |
0.001 ملی میٹر |
|
سختی |
HRC/HV |
|
درستگی |
گریڈ 6 |
|
رواداری |
+/- 0.001 ملی میٹر |
پیداواری صلاحیت
| سی این سی لیتھ پروسیسنگ |
Φ5mm-Φ60mm*700mm |
| Cnc گھسائی کرنے والی مشین پروسیسنگ | 800mm*1500mm*700mm |
مواد
|
سٹینلیس سٹیل |
SS201, 301, 304, SS303, SS304, SS316, وغیرہ۔ |
|
کاربن اسٹیل |
20#، 35#، 45#، وغیرہ۔ |
|
سٹینلیس سٹیل |
1Cr17، 2Cr13، 3Cr13، 6Cr13، 7Cr17، وغیرہ۔ |
|
دیگر عام طور پر استعمال ہونے والے کھوٹ اسٹیل |
35CrMo، 20Cr، 40Cr، 40CrMo، 42CrMo، 20CrMnTi، 20CrMMnMo، وغیرہ۔ |
مکینیکل ٹرانسمیشن میں ایک اہم جزو کے طور پر، گیئر شافٹ کی پروسیسنگ کوالٹی براہ راست مجموعی ٹرانسمیشن سسٹم کی کارکردگی اور استحکام کو متاثر کرتی ہے۔ لہذا، گیئر شافٹ کی مشینی کرتے وقت، متعلقہ معیارات اور پیداوار کی وضاحتوں کو سختی سے نافذ کرنا ضروری ہے، اور ساتھ ہی ساتھ مناسب تکنیکی عمل اور پروسیسنگ ٹولز کو اپنانا ضروری ہے تاکہ یہ یقینی بنایا جا سکے کہ پروسیسنگ کا معیار اور درستگی ضروریات کو پورا کرتی ہے۔
① گیئر شافٹ کی مشینی درستگی کو عام طور پر قومی معیارات یا صنعت کے معیارات کے مطابق لاگو کیا جاتا ہے، بشمول گیئر کی درستگی کا گریڈ، گیئر میشنگ ٹرانسمیشن کی خرابی، گیئر کی سطح کی سختی اور ٹرانسمیشن کی وشوسنییتا اور استحکام کو یقینی بنانے کے لیے دیگر اشارے۔
②سطح کے علاج کے معیارات: گئر شافٹ کی سطح کے علاج میں عام طور پر ہیٹ ٹریٹمنٹ، سطح کو مضبوط بنانا، چڑھانا اور دیگر عمل شامل ہوتے ہیں، اور اس کے نفاذ کے معیارات کو صنعت کے متعلقہ معیارات کے مطابق ہونا چاہیے تاکہ گیئر شافٹ کی لباس مزاحمت اور سروس لائف کو بہتر بنایا جا سکے۔
③ جانچ کے معیارات: گیئر شافٹ کی پروسیسنگ مکمل ہونے کے بعد، پروسیسنگ کے معیار کی تصدیق کے لیے مختلف ٹیسٹ کرنے کی ضرورت ہے، جیسے گیئر میشنگ ٹیسٹ، سختی ٹیسٹ، سائز کی پیمائش، وغیرہ، اور اس کے نفاذ کے معیارات کو متعلقہ وضاحتوں کے مطابق ہونا چاہیے۔ .
مزید تفصیلات کے لیے، براہ کرم ہم سے رابطہ کریں۔
